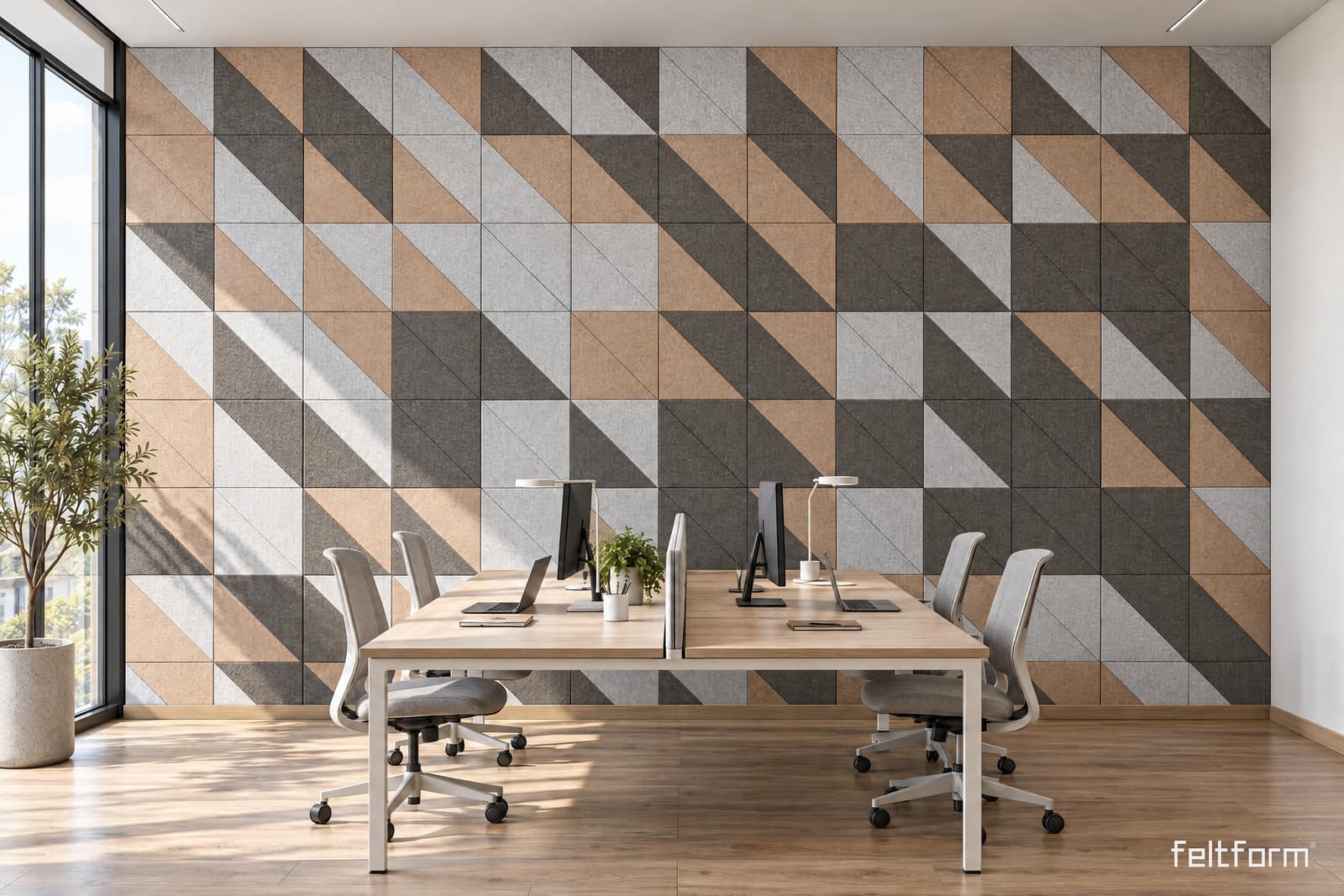

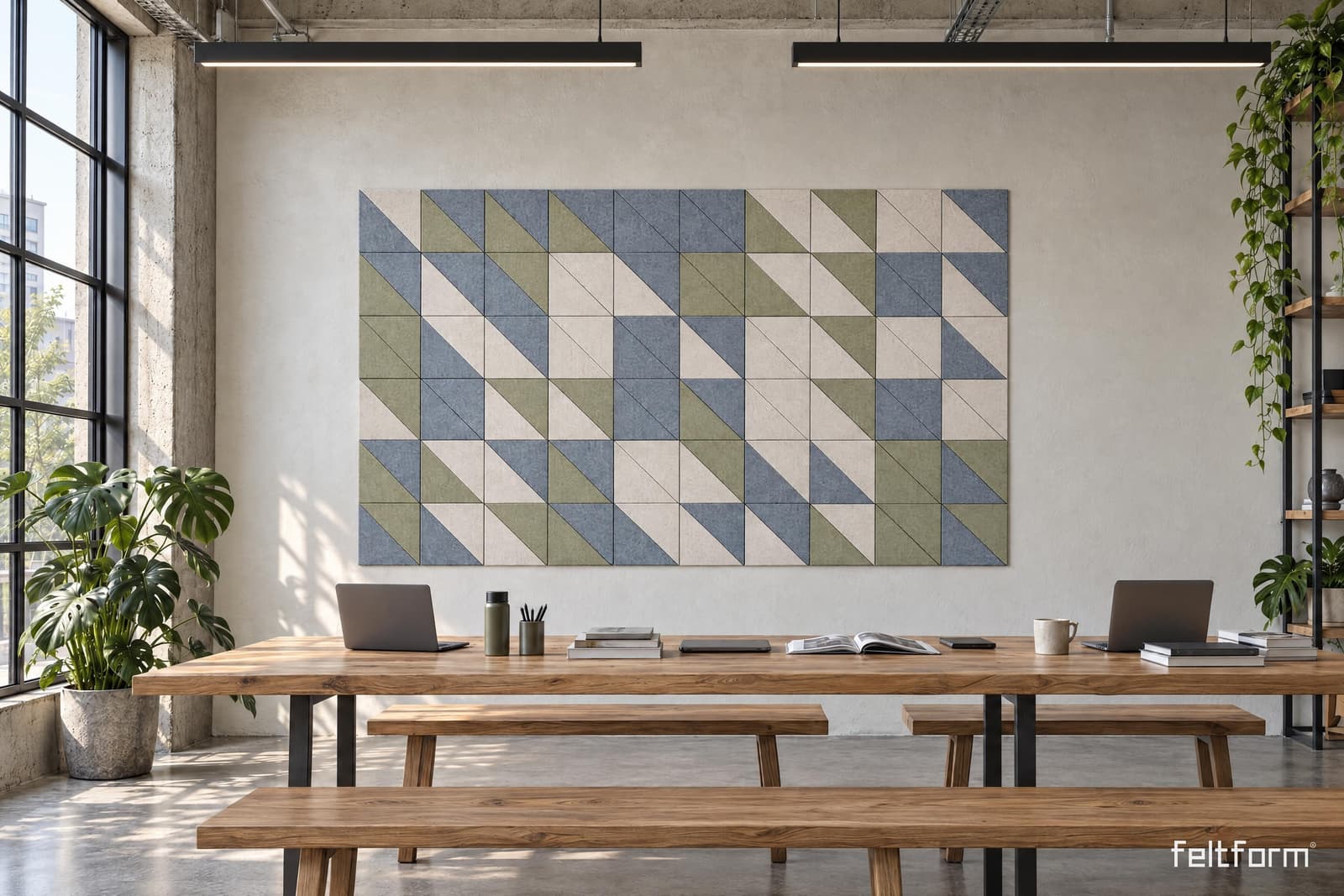

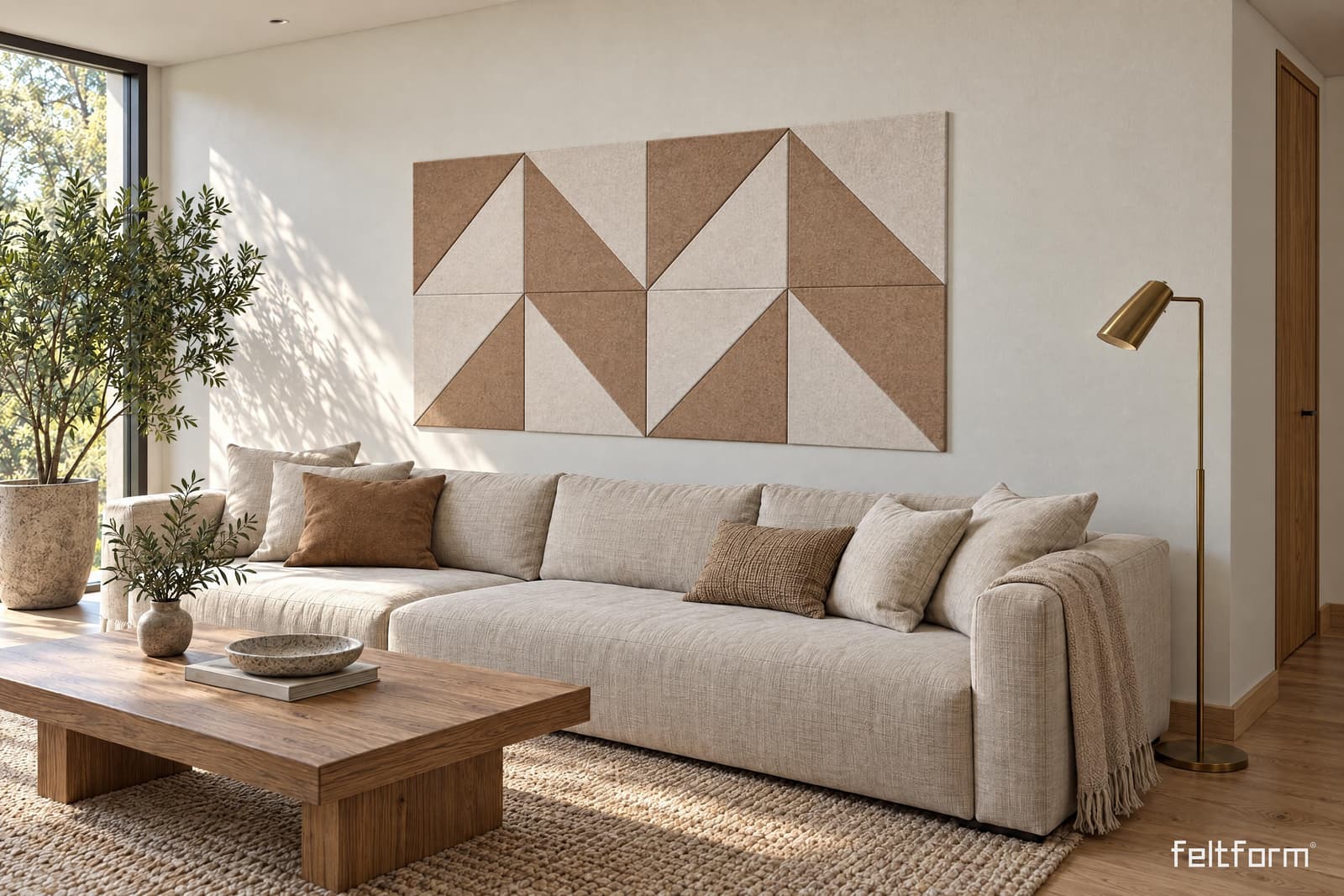

Shard de frente, render ambientado desde el configurador

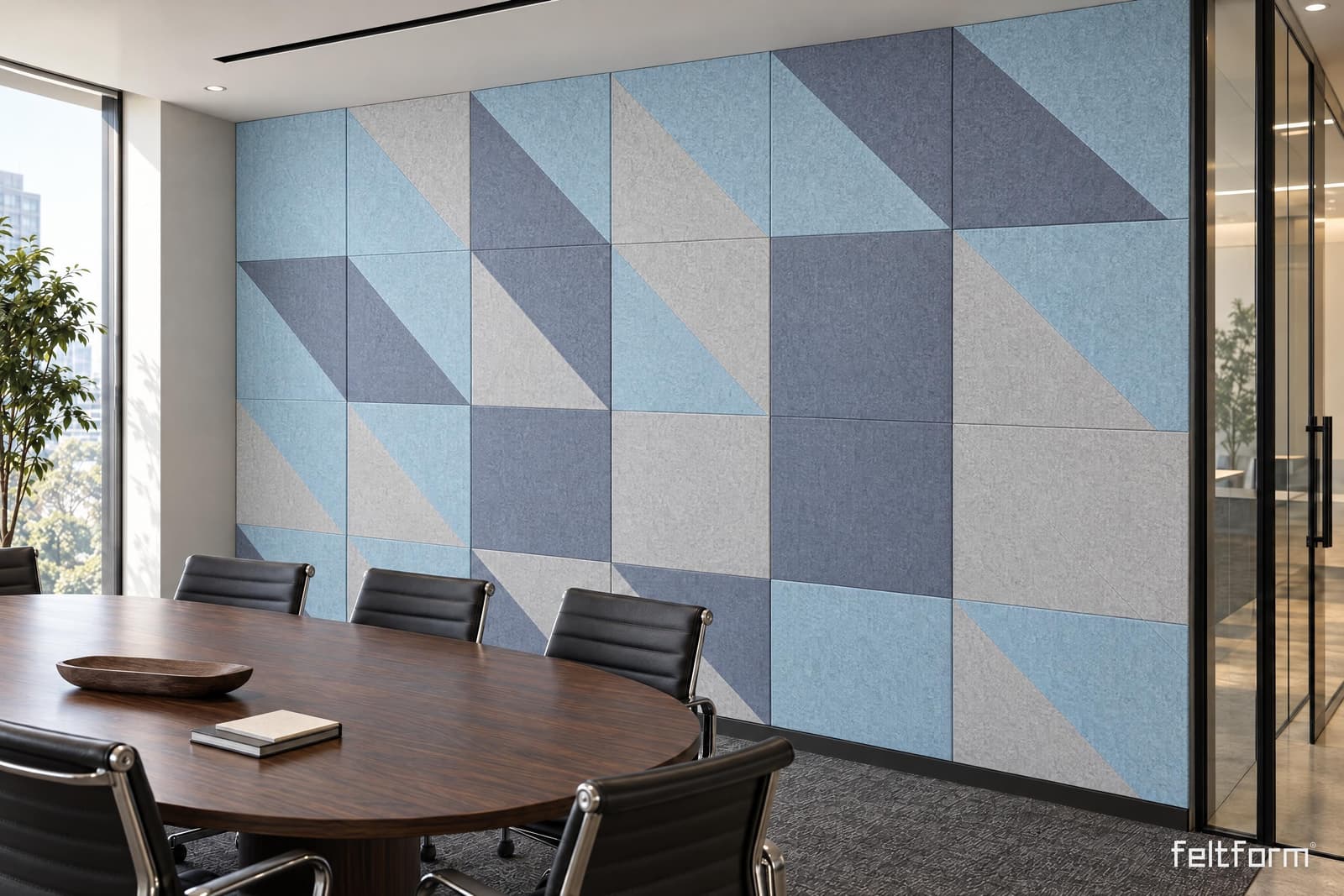

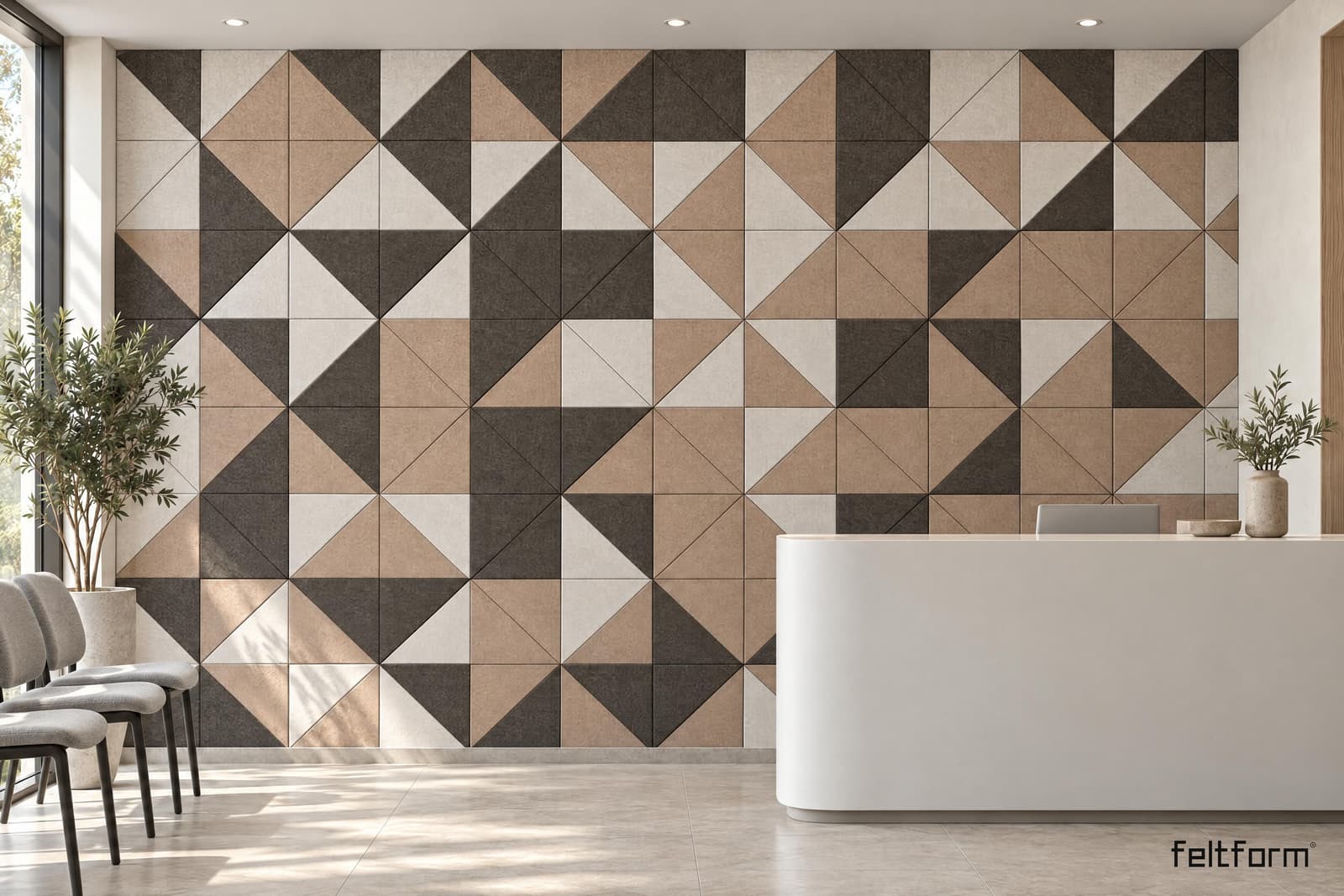

Shard de frente, render ambientado desde el configurador

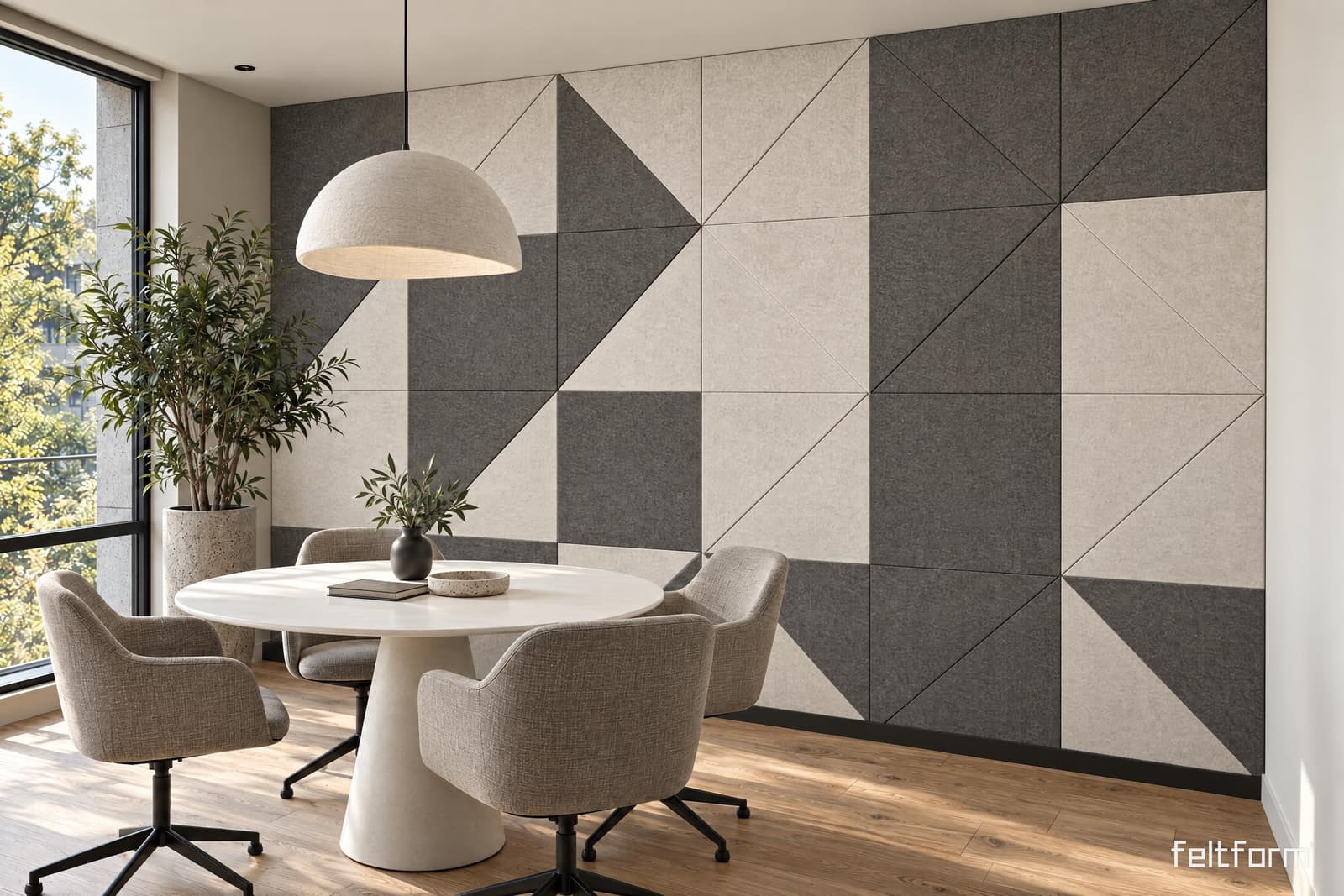

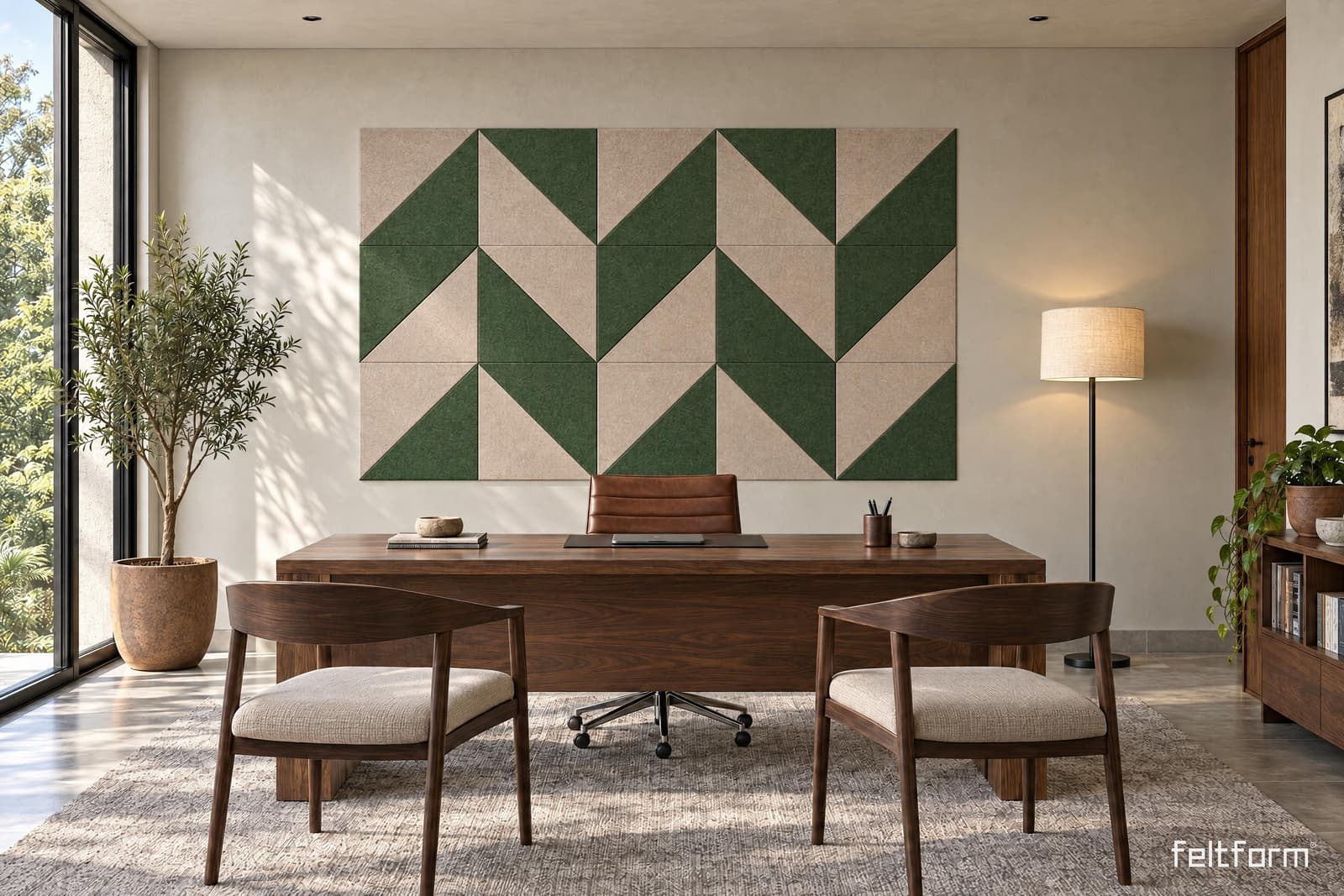

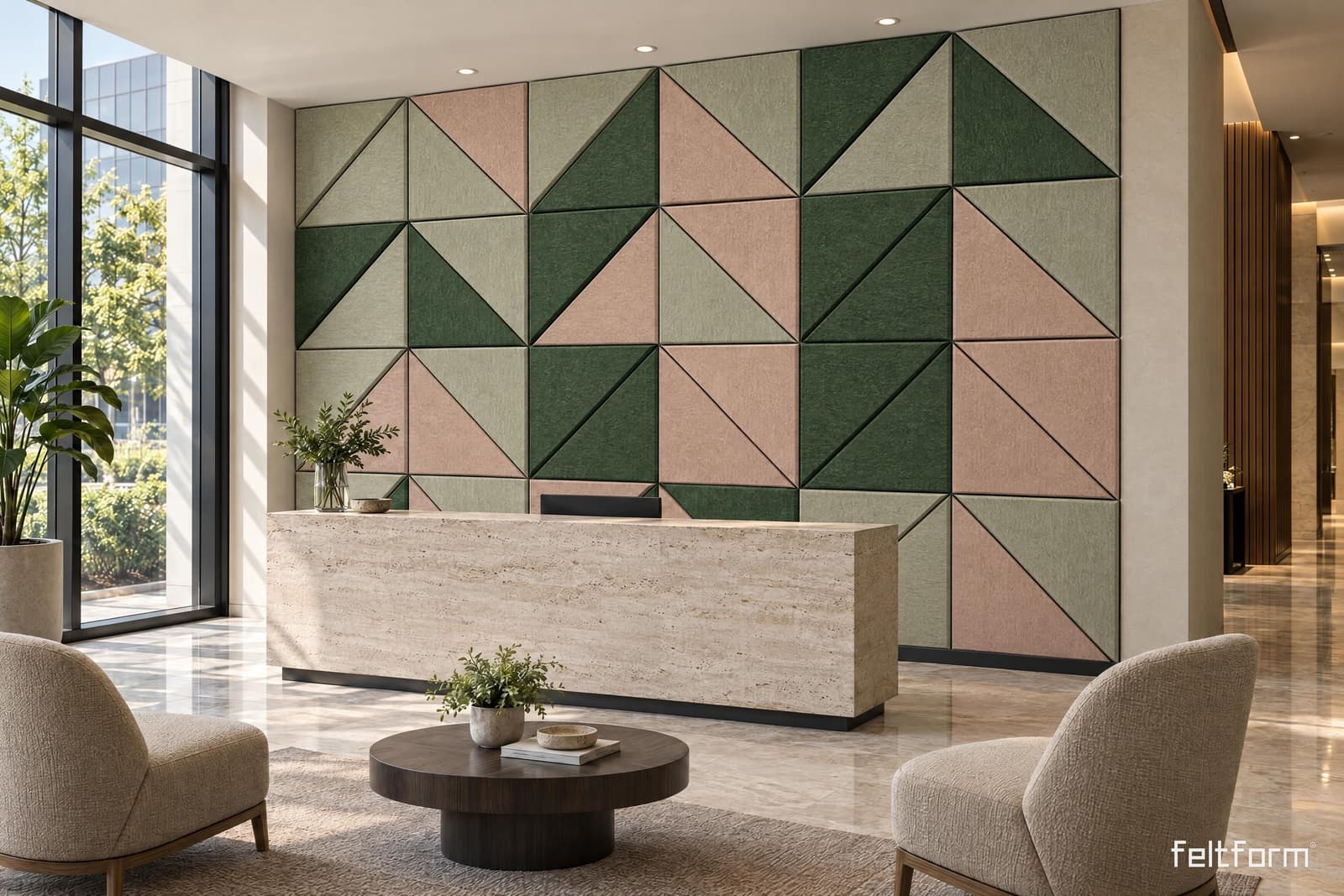

Shard de frente, render ambientado desde el configurador

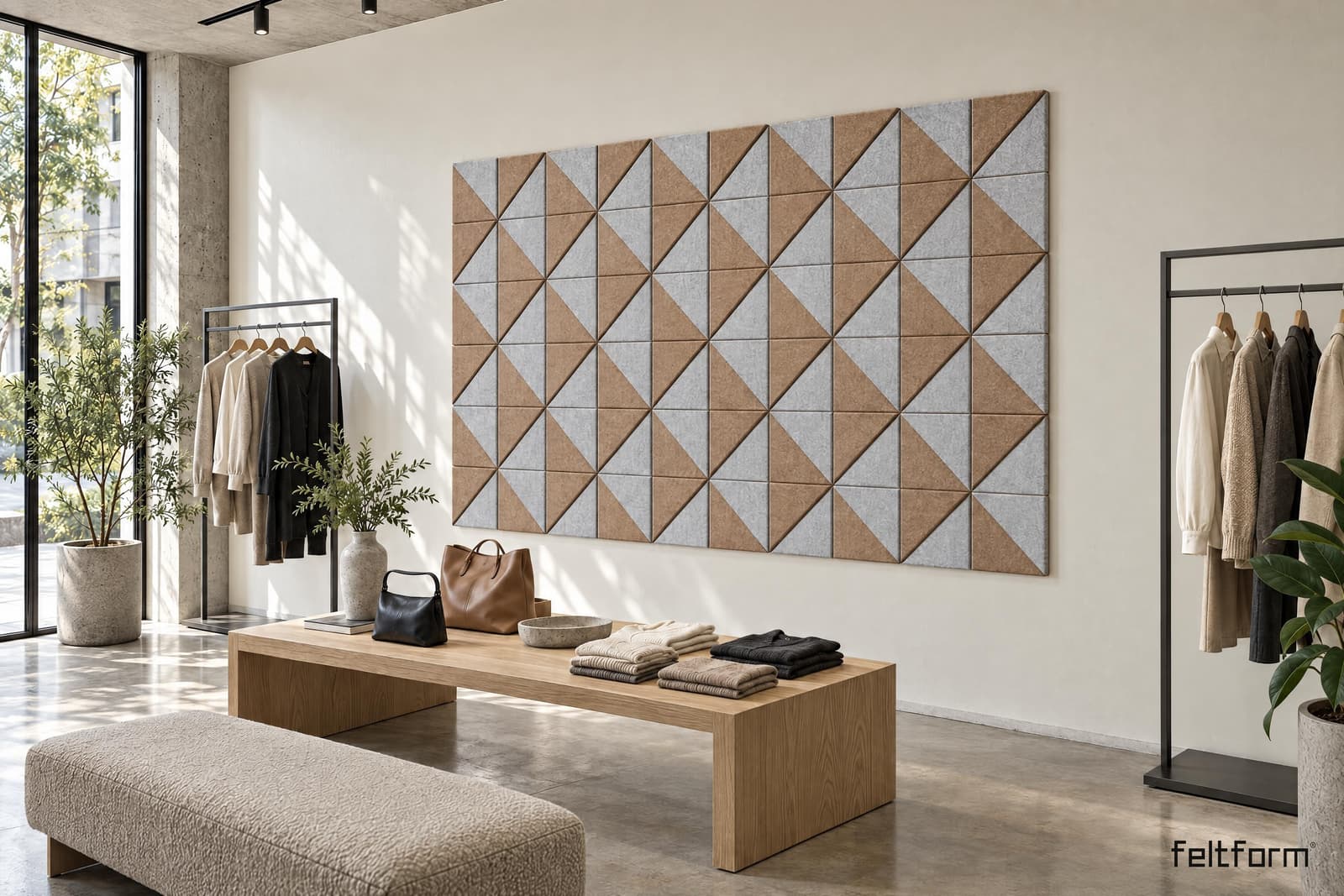

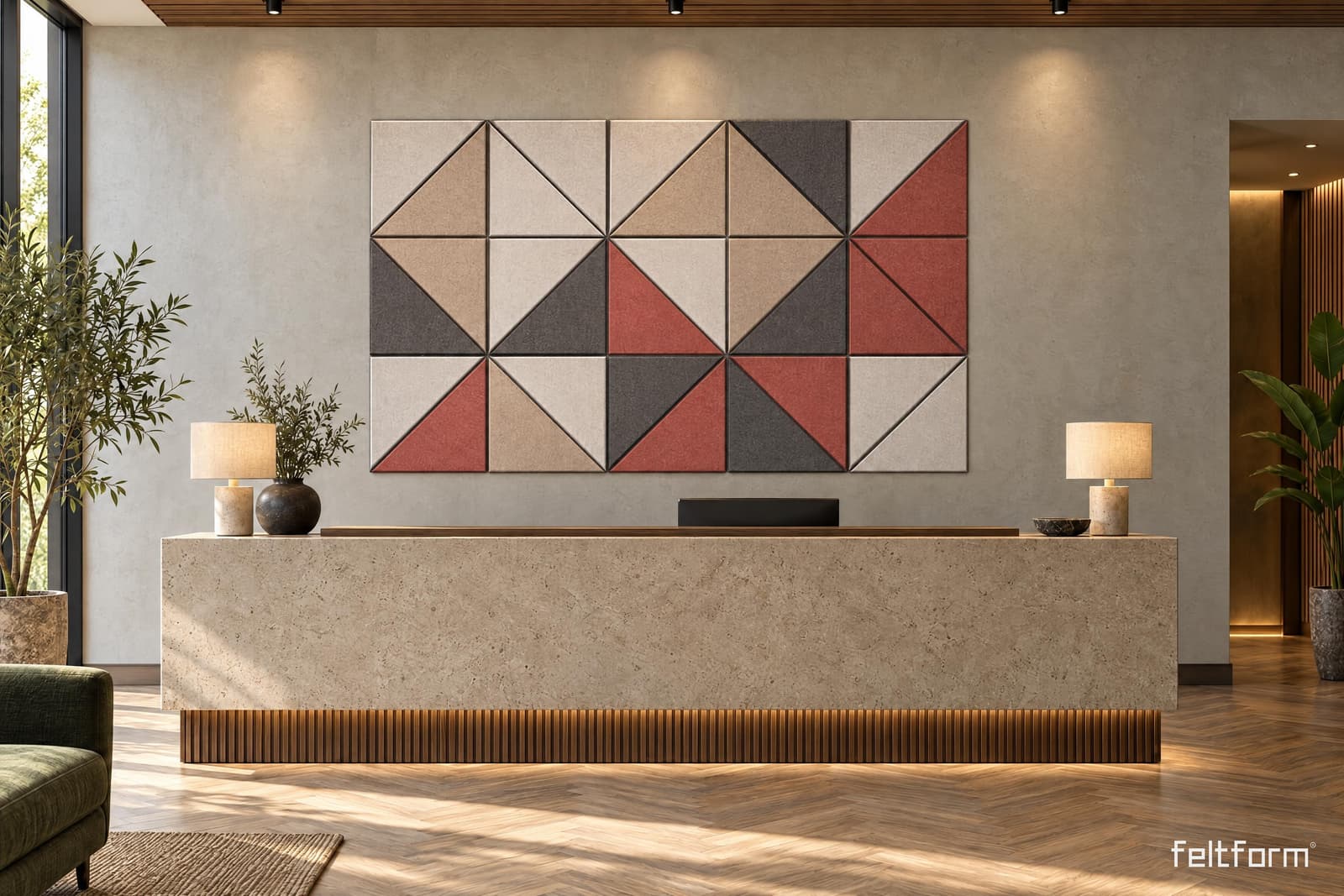

Shard de frente, render ambientado desde el configurador

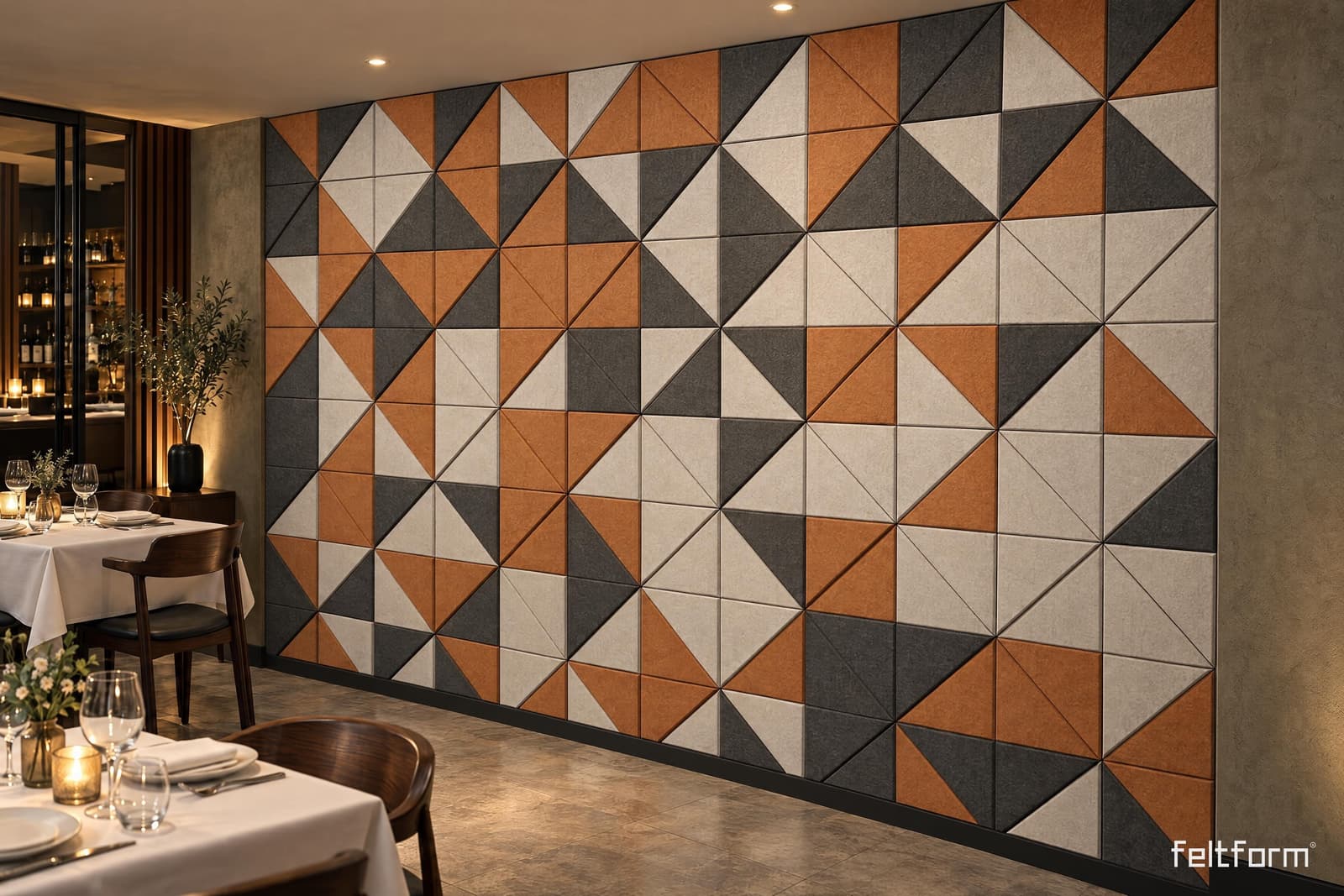

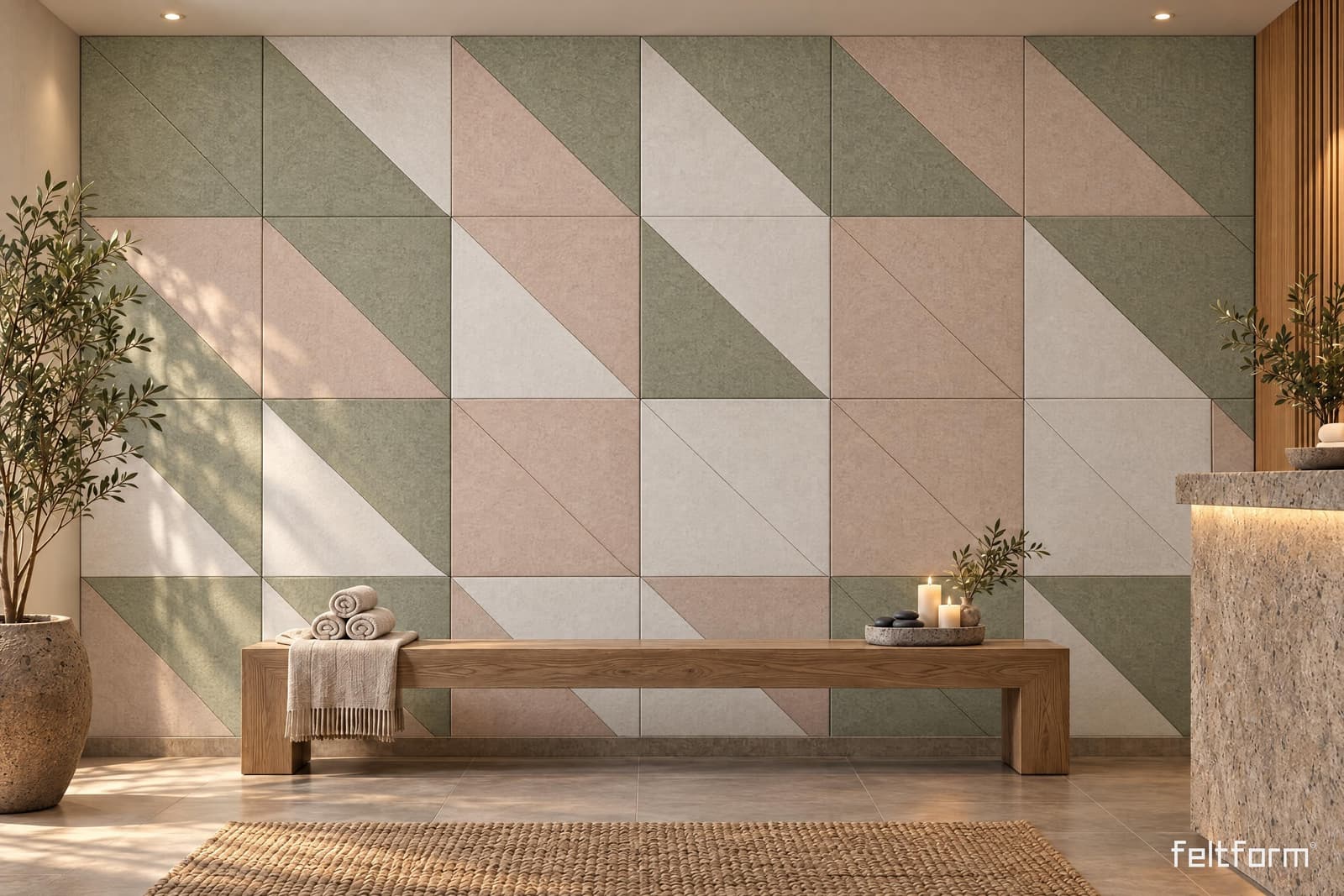

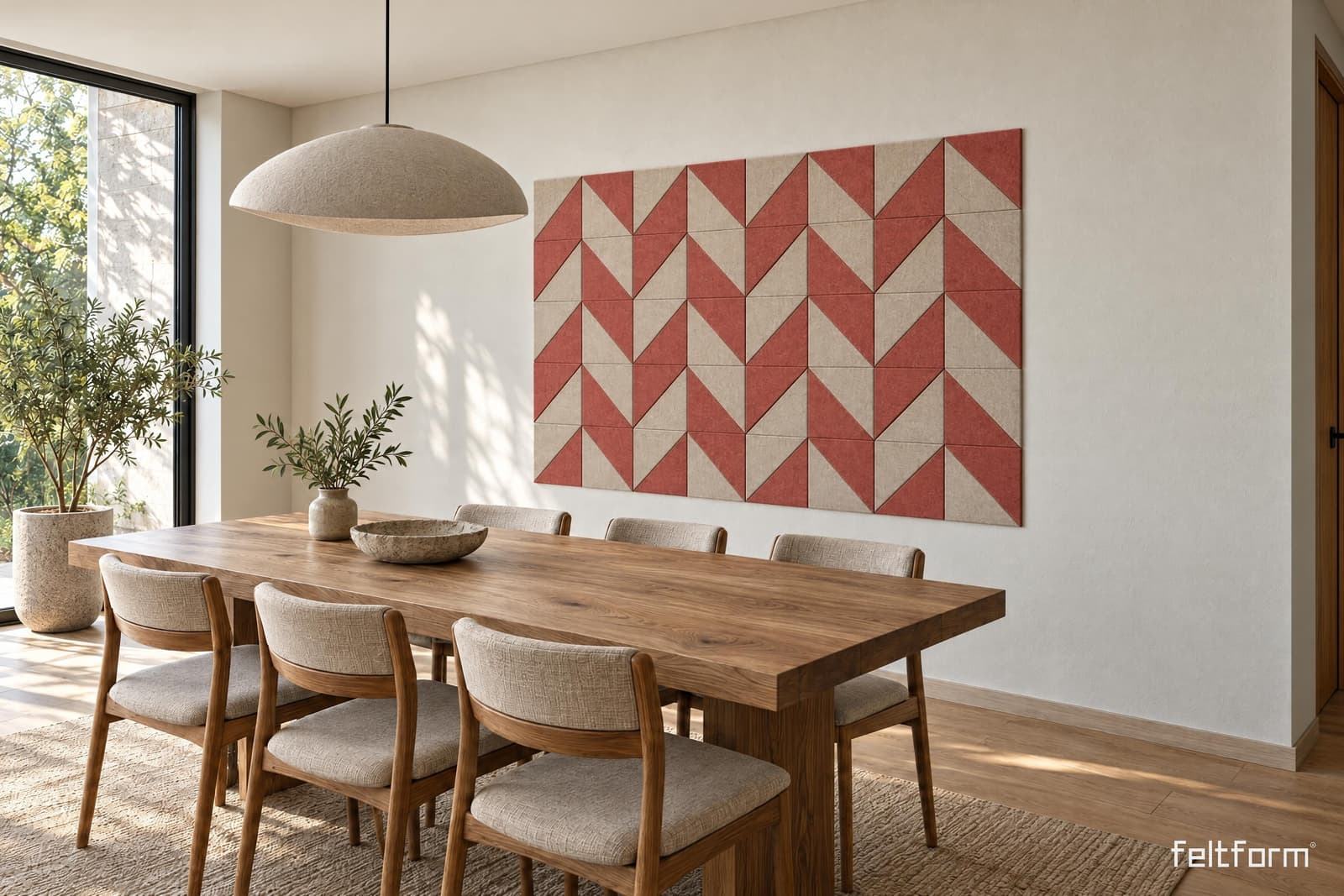

Shard de frente, render ambientado desde el configurador

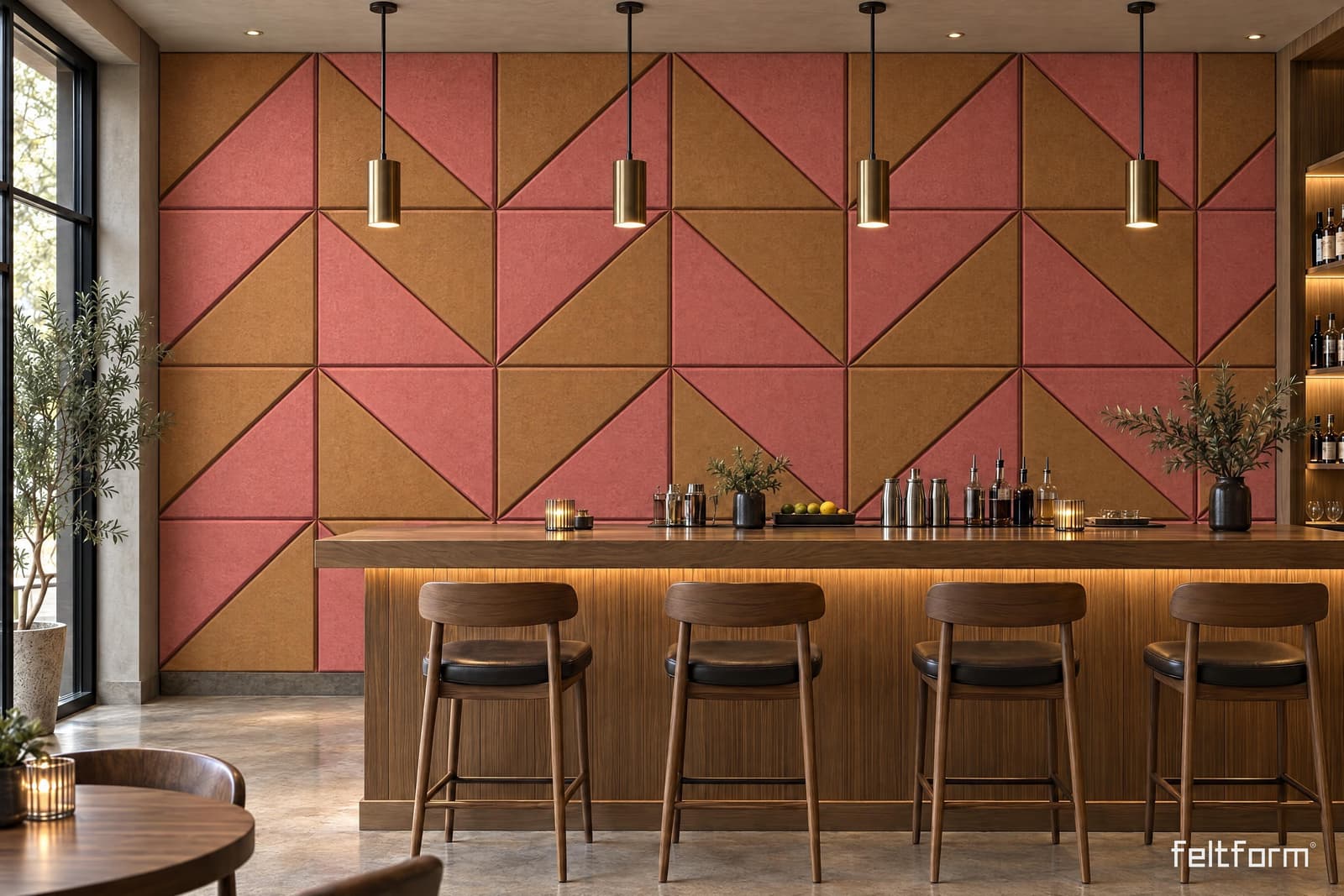

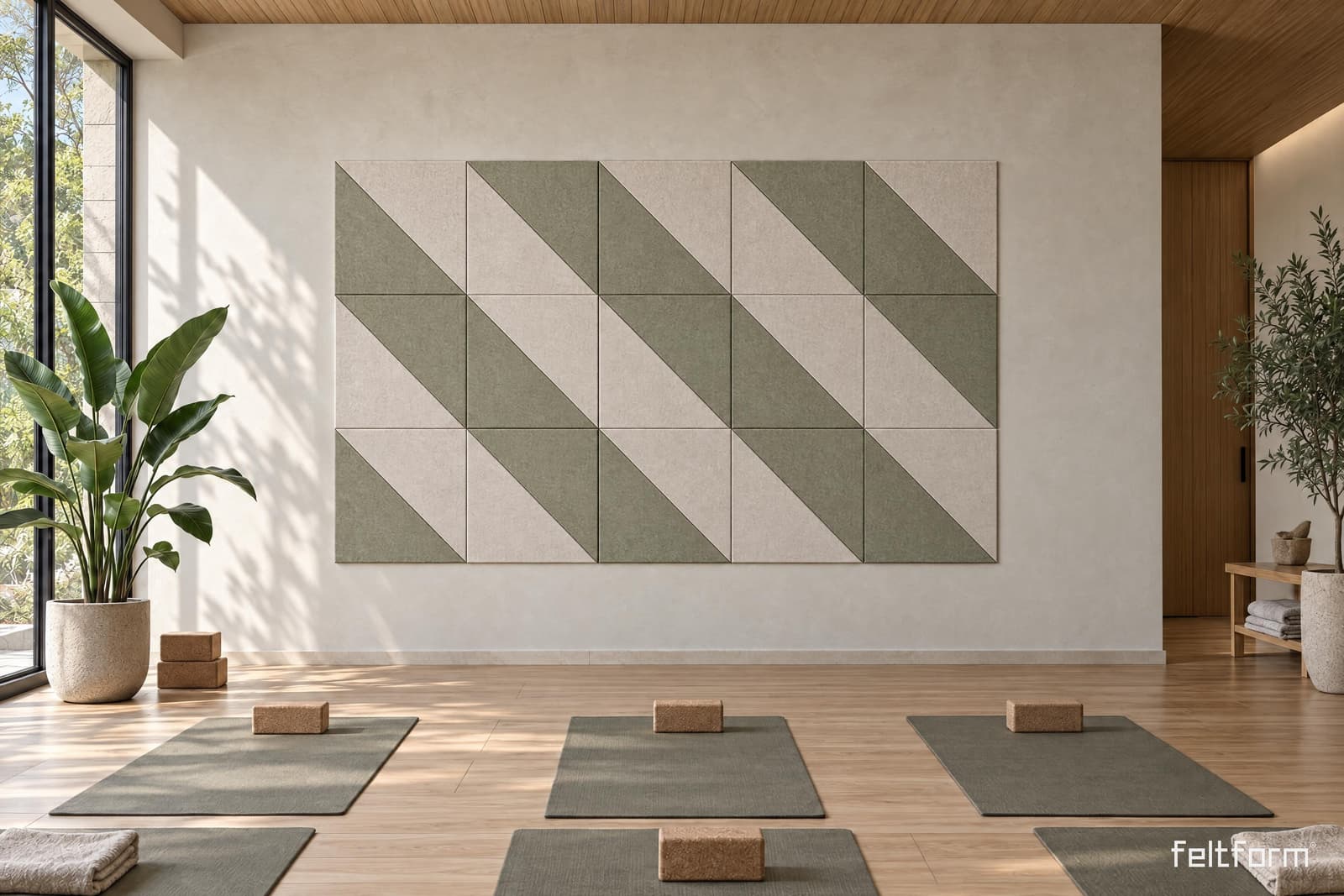

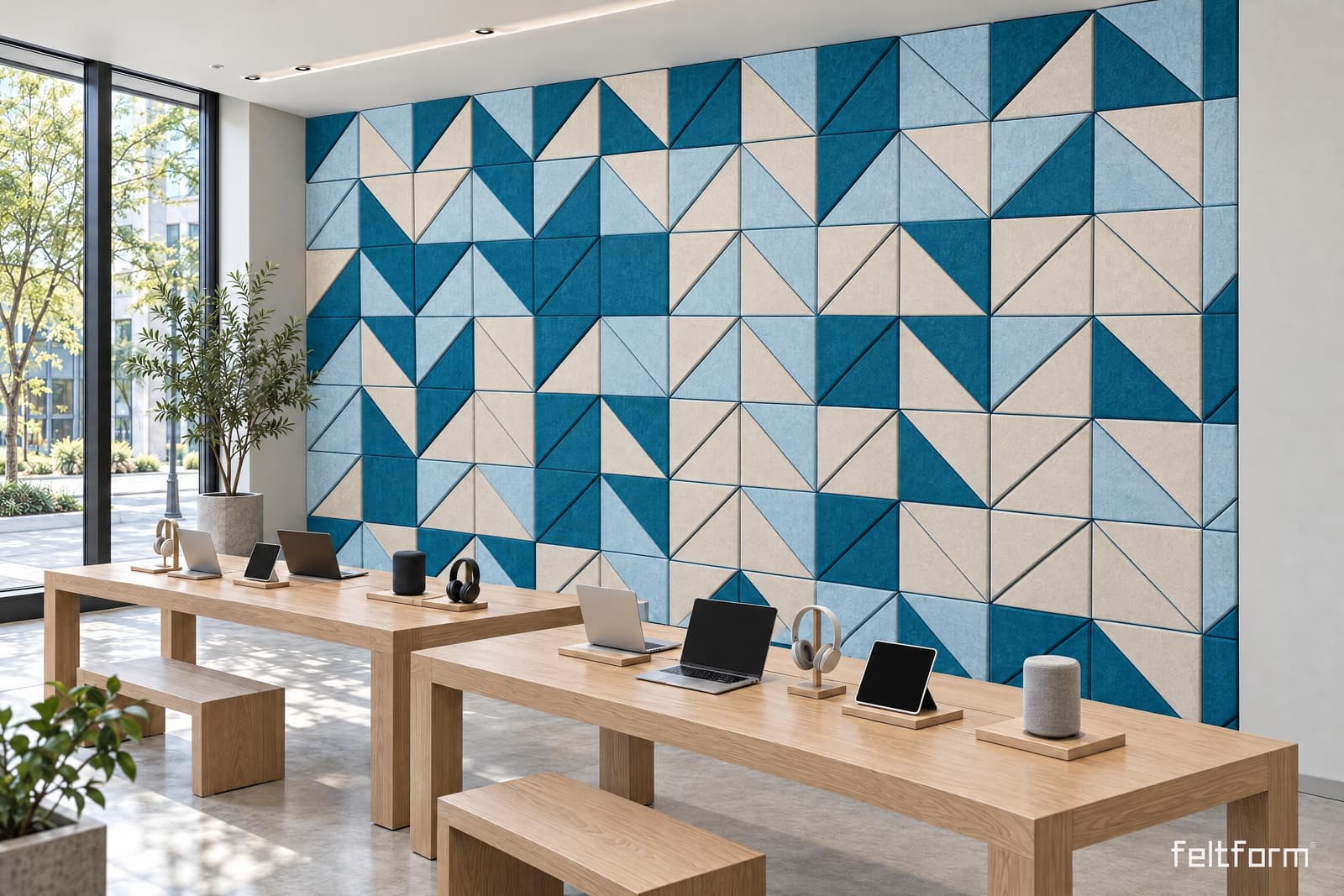

Shard de frente, render ambientado desde el configurador

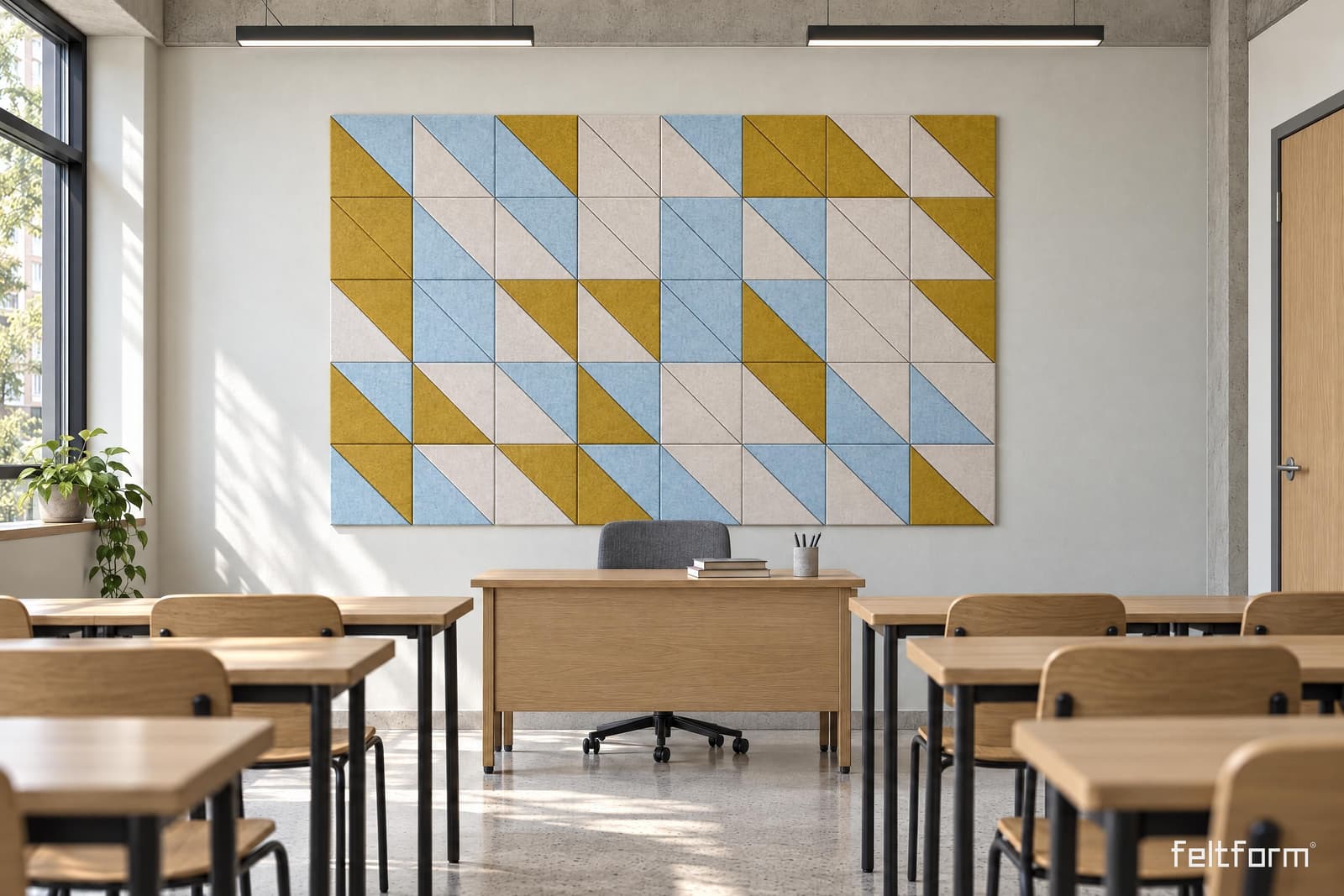

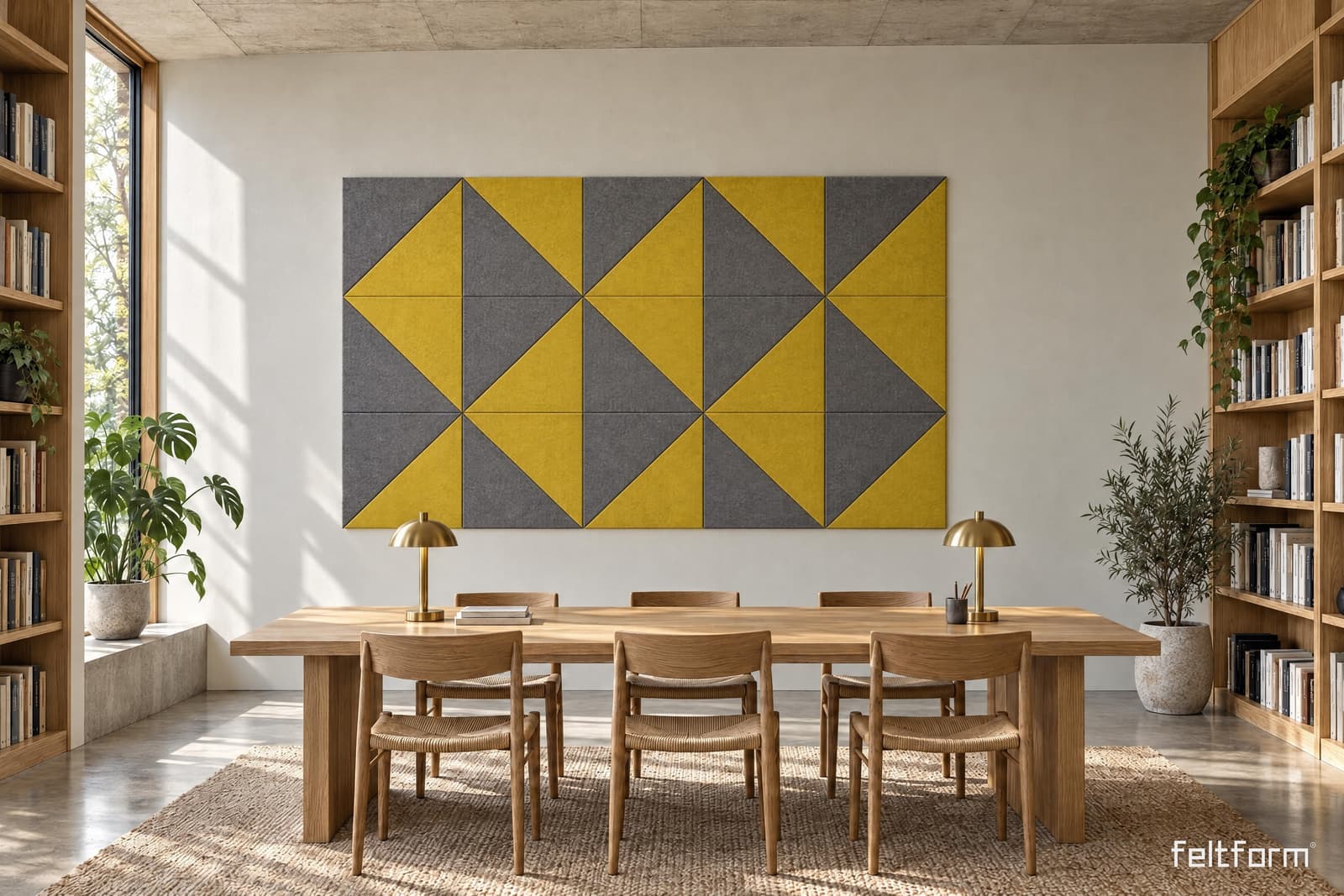

Shard de frente, render ambientado desde el configurador

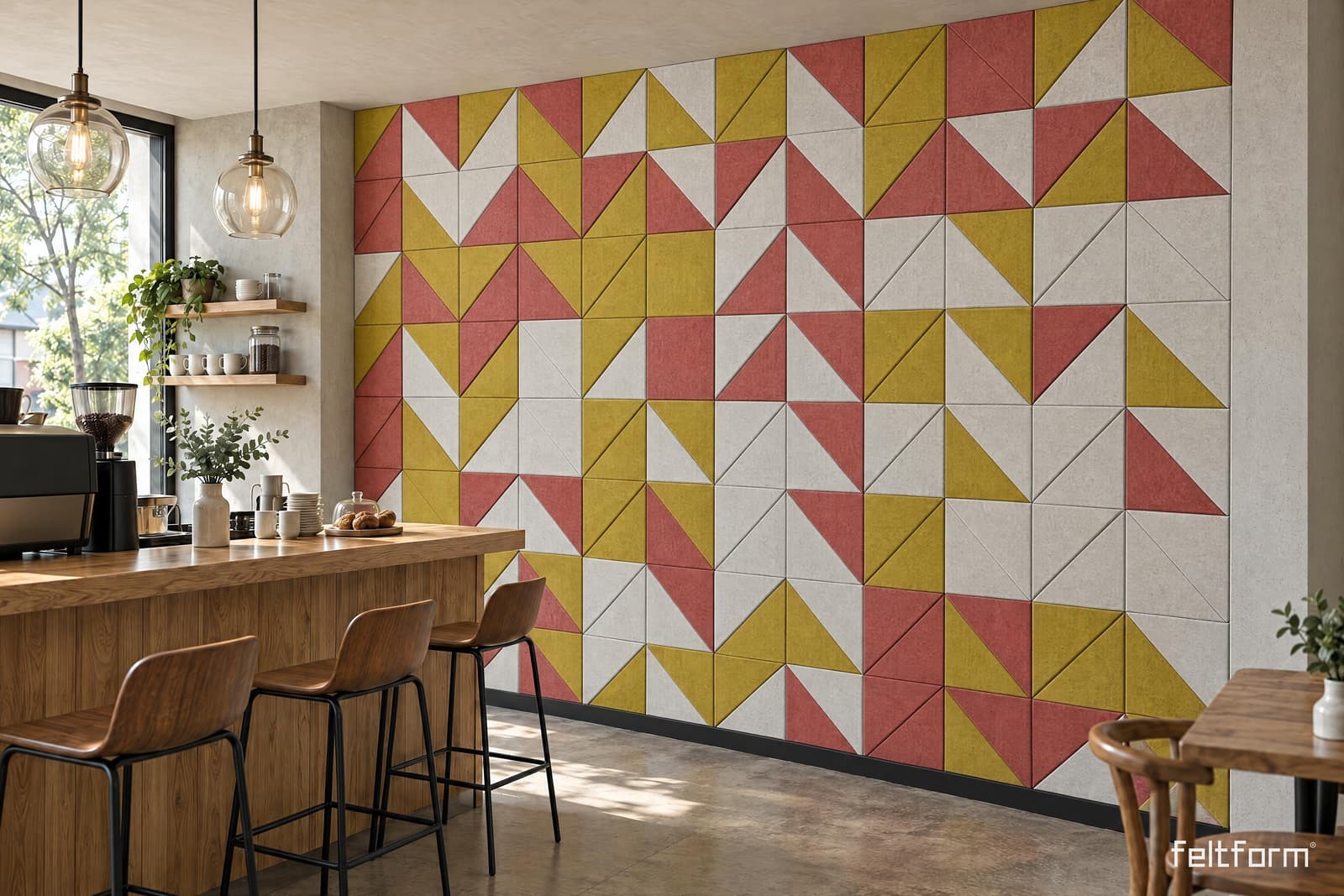

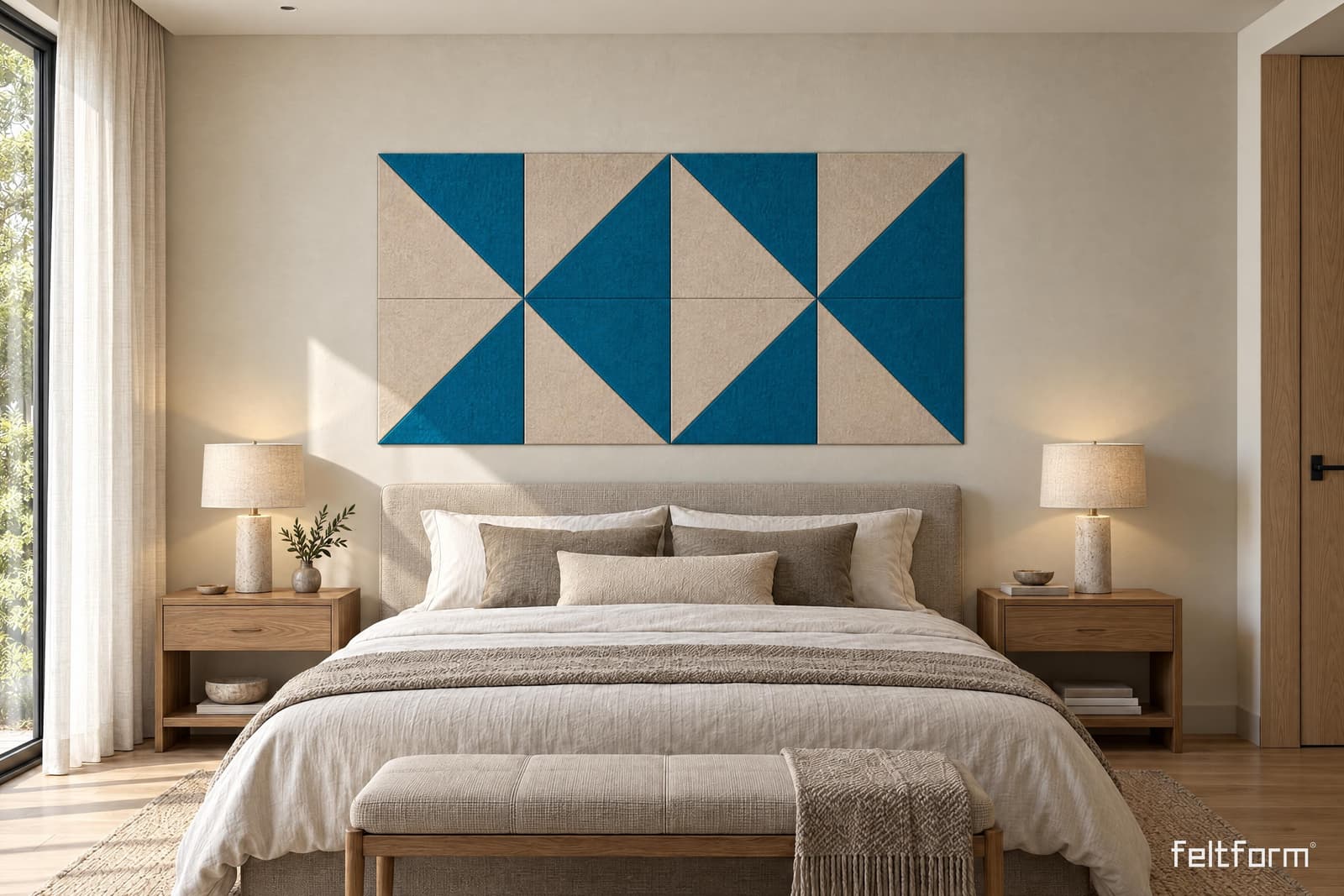

Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador
Shard de frente, render ambientado desde el configurador

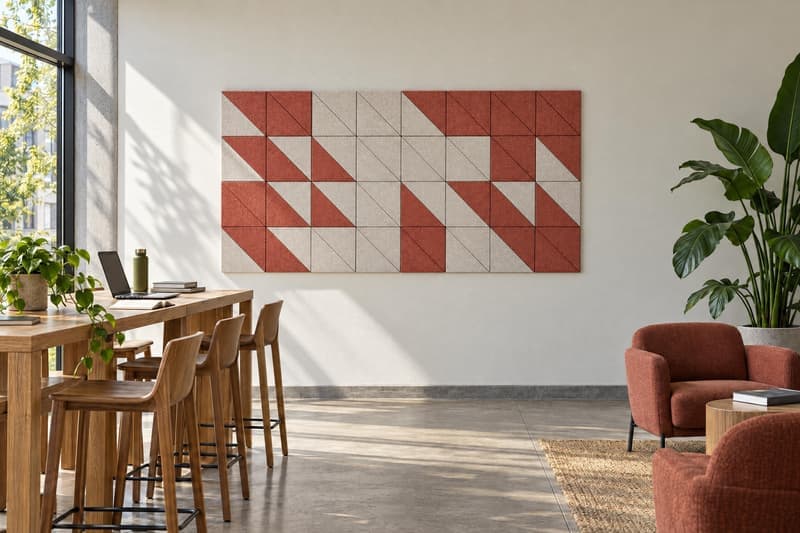

Shard · Educativo · Área de estudio · render IA

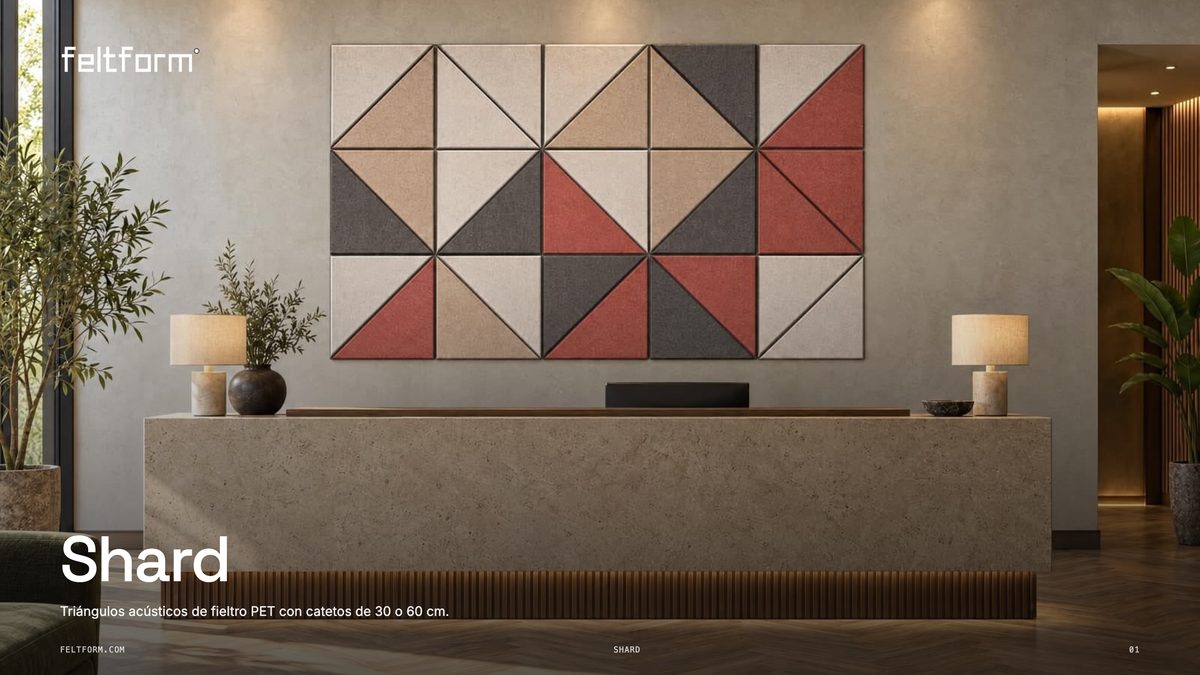

Recepción corporativa · Terracota · Lino · Arena · Topo01 / 21

Shard

Diseña en 3D

Triángulos acústicos de fieltro PET con catetos de 30 o 60 cm.

Hecho a medida en la Ciudad de México · entrega en 2 a 3 semanas · muestras de color en persona.

Ficha técnicaBrochure

Diseña tu Shard en 3D

Configúralo a tu gusto, escoge tus colores y cotiza tu diseño en un toque.

Diseña el tuyo
0.40 / 0.60Absorción NRC · 12 / 24 mm (EN ISO 354)
Clase AReacción al fuego · ASTM E84
80%PET reciclado post-consumo
50 añosVida útil declarada (EPD)
Detalles

Shard: triángulos rectos de fieltro PET SonoForm™ con bisel tallado a 45° — dos por celda cuadrada, la misma pieza volteada — con catetos de 30 o 60 cm. Diagonales uniformes, rombos en diamante o zigzag, con color pieza por pieza.

Se cotiza por tablero completo de 122 × 244 cm — el configurador calcula cuántos tableros necesitas por color según tu diseño. Se pega al muro con adhesivo de construcción o cinta doble cara industrial. Diseña tu composición o el revestimiento completo en el configurador 3D.

Especificaciones técnicas
DimensionesSonoForm™ (12 mm) · SonoForm™ (24 mm) · Triángulos 30 y 60 cm
AplicaciónMuro
Recursos técnicos

Especificaciones completas, información de material y desempeño acústico. Todo lo que necesitas para especificar Shard.

Descarga directa

Shard — ficha técnicaPDFShard — brochurePDF
Shard — Modelo 3D (diseño de muestra)GLBOBJSTLDAEUSDZ
Shard — 21 imágenesZIPVer toda la biblioteca de recursos →
Dibujo técnico
Isométrico · 12 mm
Isométrico · 24 mm
Material y sostenibilidad
Composición100% PET · 80% reciclado
Medidas del tablero1220 × 2440 × 12 / 24 mm
Espesores12 mm / 24 mm
Peso2.4 / 4.8 kg/m²
Densidad200 kg/m³
Tolerancia dimensional±5%
NRC con cámara de 50 mm0.80 (ASTM C423)

Certificaciones

OEKO-TEX 100Clase I · sin sustancias nocivas
SCS Recycled
ASTM E84Clase A · reacción al fuego
EN ISO 354absorción acústica · NRC
EN 13501-1Clase B-s1,d0 (UE)
EPD · EN 15804declaración ambiental

Suma créditos LEED v4 (MR, EQ, Acoustic Performance) y WELL v2. Sin VOCs ni formaldehído.

Cotiza tu proyecto

Shard, de un vistazo

Descargar ficha técnica
Acomodos
Uniforme 30Todas las hipotenusas en el mismo sentido: diagonales paralelas que cruzan el muro entero.
Diamante 30Cuatro triángulos por bloque mirando al centro: el muro se llena de rombos.
Zigzag 30La diagonal se invierte columna a columna y el trazo va y viene.
Uniforme 60El uniforme con el triángulo grande: menos piezas y un dibujo más rotundo.
Diamante 60Los mismos rombos al doble de escala.
Zigzag 60El zigzag en grande, para muros que se ven de lejos.
El color en el muro
Un colorTodo el muro de un tono: el dibujo lo hacen las juntas y la sombra del bisel.
FranjasUn color por franja, en orden. Aquí la franja es el bloque: los cuatro triángulos de un rombo van del mismo tono.
AleatorioReparto disparejo con semilla: se ve orgánico y se repite idéntico del render a la instalación.
Dos maneras de colocarlo
RevestimientoEl muro cubierto al 100 %.
ComposiciónUna figura de piezas enteras, con muro alrededor.
Dieciséis colores
Neutros
MármolGris ClaroGrafitoCarbón
Tierra
ArenaLinoCamelloTopoCafé
Cálidos
TerracotaOcreCobre
Verdes
AlgaSalvia
Azules
Azul AtlánticoAzul Glaciar
